本次振動測試項目受檢2#車間位于上海市奉賢區，該車間三樓在5~7/A~B區域和3~4/B~C區域分別放置三臺吸塑機(兩臺正常使用，一臺不能正常使用)及四臺裁斷機，該批生產設備同時正常工作時對四層辦公區域產生明顯振動現象。為了解該車間三樓生產設備正常工作時對2#車間的振動影響，業主特委托我廠房檢測中心對該車間樓板進行振動測試。

　　本次受檢2#車間為一棟四層鋼筋混凝土框架結構房屋，建于2015年。該廠房平面呈矩形，作為生產車間使用。總軸網尺寸為94.08m×24.72m，總建筑面積約為9278.50㎡，結構設計使用年限為50年，安全及耐火等級均為二級。

　　振動測試方法：

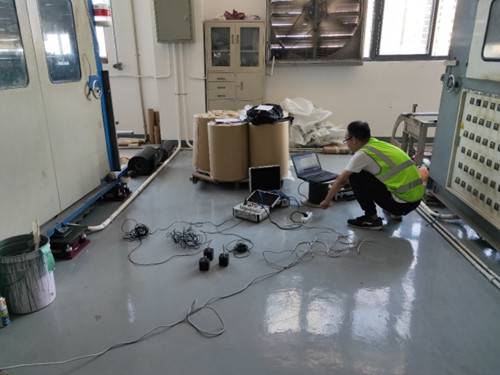

　　根據現場實際情況，在該車間三層生產設備均正常生產時，由委托方指定，在車間四層、三層及二層樓面處確定了若干振動測試監測點，挑選其中的5個監測點作為振動測試點，振動測點編號為C1#、C2#、C3#、C4#及C5#，每個點測試X(東西向)、Y(南北向)、Z(鉛垂向)3個方向，其中C1#測點布置在四層樓板7~8/B~C軸區域、C2#測點布置在四層樓板7~8/A~B軸區域、C3#測點布置在三層樓板6~7/A~B軸區域、C4#測點布置在三層樓板3~4/B~C軸區域及C5#測點布置在二層樓板6~7/A~B軸區域。

　　受檢車間三層有兩種型號的生產設備，分別為XC-2010C型香廣電業自動真空高速吸塑成型機及XCLP3型精密液壓四柱平面裁斷機，其中XC-2010C型香廣電業自動真空高速吸塑成型機的輸入電壓為380V，最大工作氣壓為8.0MPa，最大功率為40kW;XCLP3型精密液壓四柱平面裁斷機的電源為380V，最大工作壓力為400kN，最大功率為2.2 kW。

　　本次測試工況為：2臺XC-2010C型香廣電業自動真空高速吸塑成型機(采用最大模具)及4臺XCLP3型精密液壓四柱平面裁斷機同時正常運行。現場每個測點均進行連續采集，每個測點采樣時間為1000s，采樣頻率為100Hz。


　　檢測依據及判斷標準：

　　(1)《建筑工程允許振動標準》(GB 50868-2013);

　　(2)《機械振動與沖擊建筑物的振動振動測量及其對建筑物影響的評價指南》(GB/T 14124-2009/ISO 4866:1990)。

　　(3)《場地微振動測量技術規程》(CECS 74：95);

　　(4)《電子工業潔凈廠房設計規范》(GB50472-2008);

　　(5)委托方提供的技術資料和檢測要求。
