回彈法測檢測混凝土強度是房屋材料檢測常用的方法，廠房安全檢測工程師總結工作經驗，歸納檢測步驟與注意要點主要為以下幾點：

　　一、檢測前：在做檢測之前回彈儀器需要先率定，回彈儀的標準狀態應是在洛氏硬度HRC為60±2的鋼砧上，垂直向下彈擊三次，彈擊桿應分四次旋轉，每次旋轉宜為90°，彈擊桿每次旋轉一次的平均率定值應為80±2。

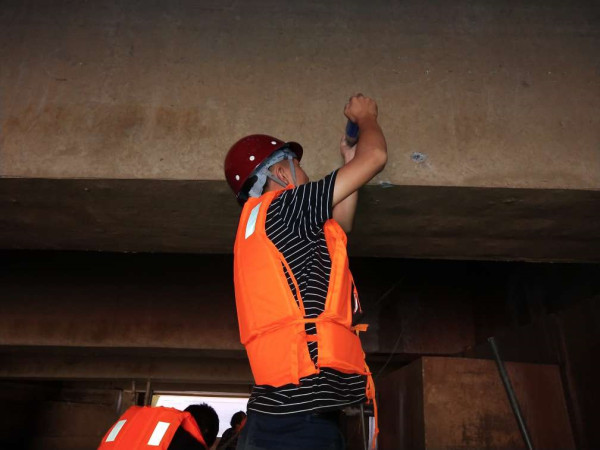

　　二、檢測中：在使用回彈儀檢測混凝土強度時需要注意操作要點。

　　1. 每一結構或構件測區數不應小于10個，對某一方向尺寸不小于4.5m且另一方向尺寸小于0.3m的構件，其測區數量可適當減少，但不應少5個。

　　2.相鄰兩個測區的間距應該控制在2m以內，測區離構件端部或施工縫邊緣的距離不宜大于0.5m，且不宜小于0.2m。

　　3.檢測面應為混凝土表面，并應清潔，平整，不應有疏松層，浮漿，油垢，涂層以及麻面，蜂窩必要時可以用砂輪清除疏松層和雜物，不應有殘留粉塵和碎屑。

　　4.檢測時回彈儀的軸線應始終垂直于結構或構件混凝土檢測面，緩慢施壓準確讀數，快速復位。

　　5. 測點宜在測區范圍內均勻分布，相鄰兩測點的凈距不小于20mm，測點距外露鋼筋，預埋件的距離不小于30mm，測點不應在氣孔或外露石子上，同一測點只彈一次，每一測區應記錄16個回彈值，每一測點的回彈值讀數估讀至1。

　　三、碳化深度檢測

　　1.用適當的工具在混凝土表面形成直徑15mm的孔洞。

　　2.清除孔洞中的粉未和碎屑，且不得用水擦洗。

　　3.用深度為百分之1到百分之2的酚酞酒精溶液滴在孔洞內壁的邊緣處，當已碳化與未碳化界線清晰時，就采用碳化深度測量儀測量已碳化混凝土交界面到混凝土表面的垂直距離，并應測量3次，每次計數應精確至0.25mm,取三次測量的平均值作為結果，閏應精確至0.5mm。

　　四、回彈值碳化深度都檢測完了，把檢測的數據拿回來進行計算，按照回彈法檢測混凝土抗壓強度技術規程計算出受檢測混凝的強度是多少。
